پروفیل آلومینیوم شیاردار 90×90 یکی از مقاومترین و پرکاربردترین مقاطع در ساخت سازههای صنعتی، ماشینآلات سنگین و سیستمهای اتوماسیون است. این پروفیل با ابعاد ۹۰ در ۹۰ میلیمتر و شیارهای استاندارد ۱۰ میلیمتری، استحکام فوقالعادهای برای تحمل بارهای سنگین ارائه میدهد. خرید مستقیم پروفیل آلومینیوم شیاردار 90×90 از نمایندگی، تضمینکننده کیفیت، قیمت رقابتی و اصالت کالا خواهد بود. در این مقاله، با مشخصات فنی، آلیاژهای مناسب، وزن، کاربردها و نکات کلیدی برای خرید از آلوم متال آراک آشنا میشوید.
پروفیل آلومینیوم شیاردار 90×90 چیست و چه ویژگیهایی دارد؟

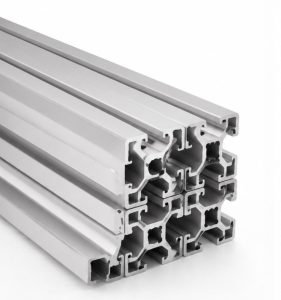

پروفیل آلومینیوم شیاردار 90×90 یک مقطع اکسترود شده با سطح مقطع مربع ۹۰×۹۰ میلیمتر است که روی بدنه آن شیارهایی به عرض ۱۰ میلیمتر برای نصب پیچ، مهره و اتصالات صنعتی طراحی شده است. این ساختار مهندسی، مونتاژ سریع و بدون جوشکاری را ممکن میسازد و به دلیل استحکام بالا، گزینهای ایدهآل برای سازههای سنگین صنعتی محسوب میشود. پروفیل شیاردار 90×90 با ۸ شیار T شکل در چهار طرف، امکان اتصال قطعات جانبی را از هر جهت فراهم میکند.
این پروفیلها معمولاً از آلیاژهای سری ۶۰۰۰ مانند ۶۰۶۰ و ۶۰۶۳ با عملیات حرارتی T5 یا T6 تولید میشوند که تعادل عالی بین استحکام، شکلپذیری و مقاومت به خوردگی دارند. فرآیند اکستروژن با دقت بالا، تلرانس ابعادی دقیق و سطحی صیقلی و یکنواخت ایجاد میکند. پروفیل 90×90 در طولهای استاندارد ۶ متر عرضه میشود و امکان برش به ابعاد سفارشی نیز وجود دارد. همچنین در مرکز این پروفیل، چهار سوراخ به قطر ۱۰ میلیمتر برای تراش رزوه M12 تعبیه شده است که اتصال انتهایی را تسهیل میکند.
تفاوت پروفیل شیاردار 90×90 با سایر سایزها
پروفیل آلومینیوم شیاردار 90×90 در مقایسه با سایزهای کوچکتر مانند 40×40 یا 45×90، استحکام خمشی و پیچشی بسیار بالاتری دارد و برای سازههای سنگینتر و بارهای بیشتر مناسب است. در حالی که پروفیل 45×90 معمولاً برای قابهای سبک و سازههای نمایشگاهی استفاده میشود، پروفیل 90×90 به دلیل سطح مقطع بزرگتر و گشتاور اینرسی بالاتر، برای شاسی ماشینآلات صنعتی، پایههای رباتهای سنگین و قابهای باربری ایدهآل است. وزن بیشتر این پروفیل (حدود ۵.۵ تا ۶.۵ کیلوگرم بر متر) نشاندهنده استحکام بالای آن است.
همچنین تعداد شیارها در پروفیل 90×90 (معمولاً ۸ شیار) بیشتر از سایزهای کوچکتر است که امکان نصب تجهیزات جانبی بیشتری را فراهم میکند. این ویژگی برای سیستمهای اتوماسیون پیچیده و خطوط تولید که نیاز به اتصال سنسورها، محرکها و محافظهای متعدد دارند، بسیار ارزشمند است.
آلیاژهای پرکاربرد پروفیل شیاردار 90×90
انتخاب آلیاژ مناسب یکی از مهمترین عوامل در خرید پروفیل آلومینیوم شیاردار 90×90 است. آلیاژ ۶۰۶۳ رایجترین و استانداردترین گزینه برای این پروفیل است که به دلیل هزینه مناسب، کیفیت سطح عالی و قابلیت آنادایز شدن، انتخاب اول بسیاری از تولیدکنندگان محسوب میشود. آلیاژ ۶۰۶۰ نیز با استحکام مشابه و جوشپذیری بهتر، برای کاربردهای خاص مورد استفاده قرار میگیرد. جدول زیر مشخصات کلیدی این آلیاژها را مقایسه میکند.
جدول مقایسه آلیاژهای پرکاربرد پروفیل 90×90
| آلیاژ | استحکام کششی (MPa) | حد تسلیم (MPa) | مقاومت خوردگی | قابلیت آنادایز | مناسب برای |
|---|---|---|---|---|---|
| 6060-T5 | ≥۱۹۵ | ≥۱۴۵ | عالی | عالی | سازههای صنعتی سنگین، قاب ماشینآلات، اتوماسیون |
| 6063-T5 | ۱۸۰-۲۴۰ | ۱۴۵-۲۰۰ | عالی | عالی | پروفیلهای معماری، سازههای سبک و سنگین |
| 6063-T6 | ۲۴۰-۲۹۰ | ۲۱۰-۲۴۰ | خوب | خوب | کاربردهای با استحکام بالا، بارهای ضربهای |
آلیاژ 6060-T5 به دلیل نسبت استحکام به وزن عالی و سطح آنادایز شده با کیفیت، انتخاب اول بسیاری از تولیدکنندگان اروپایی برای پروفیلهای سری ۹۰ است. در ایران، آلیاژ 6063 به دلیل دسترسی بهتر و قیمت مناسبتر، پرکاربردترین گزینه محسوب میشود.
جدول مشخصات فنی و وزن پروفیل شیاردار 90×90
وزن و مشخصات فنی پروفیل آلومینیوم شیاردار 90×90 بر اساس نوع آلیاژ و ضخامت دیواره متفاوت است. جدول زیر مشخصات فنی رایجترین مدلهای این پروفیل را نشان میدهد.
| ویژگی | مقدار | واحد |
|---|---|---|
| ابعاد مقطع | ۹۰ × ۹۰ | میلیمتر |
| عرض شیار (Slot) | ۱۰ | میلیمتر |
| عمق شیار | حدود ۱۳-۱۴ | میلیمتر |
| تعداد شیار | ۸ | عدد |
| سوراخ مرکزی | ۴× ⌀۱۰ (قابل تراش M12) | میلیمتر |
| وزن تقریبی هر متر | ۵.۵ – ۶.۵ | کیلوگرم |
| گشتاور اینرسی (Ix=Iy) | ۱۹۵ – ۲۰۵ | cm⁴ |
| مدول مقطع (Wx=Wy) | ۴۳ – ۴۵ | cm³ |
| سطح مقطع | ~۲۰۹۰ | mm² |
| پوشش سطح | آنادایز نقرهای (۱۰-۱۵ میکرون) | – |
| طول استاندارد | ۶ | متر |
وزن دقیق پروفیل به ضخامت دیواره و نوع آلیاژ بستگی دارد. برای محاسبه وزن دقیق سفارش، حتماً با کارشناسان نمایندگی مشورت کنید.
کاربردهای پروفیل آلومینیوم شیاردار 90×90 در صنعت
پروفیل آلومینیوم شیاردار 90×90 به دلیل استحکام بالا و ابعاد مناسب، کاربردهای گستردهای در صنایع سنگین دارد. این پروفیل در ساخت قابهای ماشینآلات صنعتی سنگین، پایههای رباتهای بزرگ، سیستمهای نقاله و خطوط تولید اتوماتیک استفاده میشود. همچنین در ساخت میزهای کار صنعتی، پایههای تجهیزات آزمایشگاهی، قفسههای انبار و سازههای نمایشگاهی بزرگ کاربرد دارد.
در صنعت خودروسازی، از این پروفیل برای ساخت شاسی خطوط مونتاژ و سیستمهای حمل قطعات استفاده میشود. در معماری صنعتی، پروفیل 90×90 به عنوان ستونهای سبک و تیرچههای باربر در سازههای موقت و دائمی کاربرد دارد. همچنین در ساخت محفظههای ایمنی ماشینآلات، گاردهای محافظ و ایستگاههای اپراتوری، این پروفیل به دلیل استحکام بالا و قابلیت نصب آسان حفاظها، انتخاب اول مهندسان است.
سیستمهای اتوماسیون و رباتیک با پروفیل 90×90
در طراحی رباتهای صنعتی سنگین و سیستمهای اتوماسیون پیشرفته، پروفیل شیاردار 90×90 به عنوان اسکلت اصلی دستگاه عمل میکند. شیارهای ۱۰ میلیمتری در چهار طرف پروفیل، امکان نصب ریلهای خطی، سنسورها، محرکهای پنوماتیک و سایر تجهیزات جانبی را فراهم میکند. سیستم اتصالات B-type (مشابه Bosch Rexroth) با این پروفیل کاملاً سازگار است و مونتاژ سریع و بدون جوشکاری را ممکن میسازد.
یکی از مزیتهای کلیدی استفاده از این پروفیل در رباتیک، قابلیت تنظیم و تغییر مجدد سازه پس از نصب اولیه است. برخلاف سازههای جوشکاری شده که پس از ساخت غیرقابل تغییر هستند، سازههای مبتنی بر پروفیل شیاردار 90×90 به راحتی قابل تغییر، توسعه و بهروزرسانی هستند. این ویژگی برای خطوط تولیدی که نیاز به تغییرات دورهای دارند، بسیار ارزشمند است و هزینههای بازطراحی را به شدت کاهش میدهد.
مزایای خرید پروفیل 90×90 از نمایندگی معتبر
خرید پروفیل آلومینیوم شیاردار 90×90 از نمایندگی رسمی، مزایای متعددی دارد. نمایندگیهای معتبر با ارتباط مستقیم با کارخانه، از آخرین تغییرات کیفیت و قیمت مطلع هستند و محصولات را با لیبل و گارانتی اصلی تحویل میدهند. همچنین امکان دریافت مشاوره فنی برای انتخاب بهترین آلیاژ و ابعاد بر اساس نیاز پروژه، از دیگر مزایای خرید از نمایندگی است.
نمایندگیهای رسمی معمولاً پروفیلها را با بستهبندی استاندارد (روکش محافظ و پالت) و برش به ابعاد سفارشی (با تلرانس ±۱ میلیمتر) تحویل میدهند. این کار ضایعات در خط تولید را کاهش میدهد و فرآیند نصب را تسریع میکند. همچنین نمایندگیها امکان تأمین قطعات جانبی مانند اتصالات، پیچهای مخصوص، نبشیها و پایههای تراز را نیز فراهم میکنند.
نکات مهم در خرید پروفیل آلومینیوم شیاردار 90×90
برای خرید پروفیل آلومینیوم شیاردار 90×90 با کیفیت و مناسب، به موارد زیر توجه کنید. ابتدا آلیاژ مناسب را بر اساس نوع کاربرد و شرایط محیطی انتخاب کنید. برای کاربردهای عمومی در محیطهای خشک و داخلی، آلیاژ 6063 با پوشش آنادایز کافی است. برای محیطهای مرطوب یا صنعتی، آلیاژ 6060 با آنادایز ضخیمتر (۱۵ میکرون) انتخاب بهتری است.
- گواهی آنالیز شیمیایی (MTC) و برگه تست مکانیکی را از تأمینکننده درخواست کنید.
- تلرانس ابعادی پروفیل را بررسی کنید (معمولاً ±۰.۵ میلیمتر برای ابعاد اصلی).
- کیفیت سطح و یکنواختی پوشش آنادایز را کنترل کنید (ضخامت استاندارد ۱۰-۱۵ میکرون).
- طول شاخهها را بر اساس نیاز پروژه سفارش دهید (۶ متر استاندارد، برش سفارشی امکانپذیر).
- با توجه به نوسانات قیمت آلومینیوم، قیمت روز را از چند تأمینکننده استعلام کنید.
مراحل سفارش و خرید از نمایندگی
فرآیند خرید پروفیل آلومینیوم شیاردار 90×90 از نمایندگی شامل مراحل زیر است:
- تماس با کارشناسان نمایندگی و اعلام مشخصات مورد نیاز (آلیاژ، طول، تعداد).
- دریافت مشاوره فنی برای انتخاب بهترین گزینه بر اساس کاربرد و بودجه.
- دریافت پیشفاکتور رسمی با قیمت روز و تخفیفهای مربوطه.
- بررسی گواهی آنالیز و برگه تست مکانیکی قبل از تأیید نهایی.
- ثبت سفارش، واریز وجه و دریافت کالا با بستهبندی استاندارد (روکش محافظ و تسمهکشی).
- بررسی کیفی پروفیلها هنگام تحویل (ابعاد، ضخامت، کیفیت سطح و پوشش).
کاتالوگ تخصصی پروفیل آلومینیوم شیاردار 90×90
در این بخش، کاتالوگ رسمی پروفیل آلومینیوم شیاردار 90×90 شامل جداول کامل ابعاد، نقشههای مقطع، آنالیز شیمیایی آلیاژها، گشتاورهای اینرسی و تلرانسهای استاندارد قرار دارد. برای مشاهده و دانلود کاتالوگ، روی دکمه زیر کلیک کنید:
سوالات متداول (FAQ)
پروفیل آلومینیوم شیاردار 90×90 با چه آلیاژی تولید میشود؟
این پروفیل معمولاً با آلیاژهای 6060-T5 و 6063-T5/T6 تولید میشود. آلیاژ 6060 به دلیل نسبت استحکام به وزن عالی و سطح آنادایز با کیفیت، انتخاب اول برای کاربردهای صنعتی سنگین است. آلیاژ 6063 نیز به دلیل قیمت مناسبتر و دسترسی بهتر، گزینه رایج در بازار ایران محسوب میشود.
وزن هر متر پروفیل 90×90 چقدر است؟
وزن هر متر پروفیل 90×90 بستگی به ضخامت دیواره و نوع آلیاژ دارد. به طور معمول، وزن این پروفیل بین ۵.۵ تا ۶.۵ کیلوگرم بر متر است. برای محاسبه دقیق وزن سفارش، حتماً با کارشناسان نمایندگی مشورت کنید.
کاربرد اصلی پروفیل 90×90 در چه صنایعی است؟
این پروفیل در صنایع سنگین مانند ماشینسازی، خودروسازی، رباتیک، اتوماسیون صنعتی، ساخت قابهای ماشینآلات، سیستمهای نقاله، محفظههای ایمنی و سازههای باربری کاربرد گستردهای دارد. استحکام بالای آن، آن را برای تحمل بارهای سنگین و محیطهای صنعتی سخت ایدهآل ساخته است.
آیا پروفیل 90×90 قابلیت جوشکاری دارد؟
بله، آلیاژهای سری 6000 (مانند 6060 و 6063) قابلیت جوشکاری خوبی دارند. با این حال، برای اکثر کاربردها، اتصال با استفاده از پیچ و اتصالات مخصوص (بدون جوشکاری) توصیه میشود تا انعطافپذیری سازه حفظ شود و امکان تغییر و توسعه مجدد فراهم باشد. سیستم اتصالات B-type با این پروفیل کاملاً سازگار است.
پروفیل آلومینیوم شیاردار 90×90 | جمعبندی
در این مقاله به طور جامع به پروفیل آلومینیوم شیاردار 90×90 پرداخته شد. شما با مشخصات فنی، ابعاد ۹۰ در ۹۰ میلیمتر، آلیاژهای پرکاربرد (6060-T5 و 6063-T5/T6)، جدول مقایسه ویژگیها، وزن و گشتاور اینرسی، و کاربردهای گسترده این پروفیل در صنایع سنگین مانند ماشینسازی، رباتیک، اتوماسیون و ساخت قابهای صنعتی آشنا شدید. پروفیل شیاردار 90×90 با استحکام فوقالعاده و قابلیت اتصال آسان، یکی از پرکاربردترین مقاطع آلومینیومی در صنعت مدرن است.
اگر به دنبال خرید پروفیل آلومینیوم شیاردار 90×90 با کیفیت بالا و قیمت رقابتی از نمایندگی معتبر هستید، همین حالا با کارشناسان فروش تماس بگیرید. آنها بر اساس نوع کاربرد، شرایط محیطی و بودجه شما، بهترین آلیاژ و طول را پیشنهاد میدهند. برای سفارشهای بالای ۱۰۰ کیلوگرم، تخفیف ویژه و ارسال سریع به سراسر کشور در نظر گرفته شده است. فراموش نکنید که پیش از سفارش، حتماً برگه آنالیز و تست مکانیکی را درخواست کنید.
