پروفیل آلومینیوم شیاردار 60×60 یکی از مقاومترین و پرکاربردترین مقاطع در صنعت ماشینسازی، ساخت استراکچرهای سنگین، رباتیک صنعتی، سیستمهای نقاله و دستگاههای CNC است. این پروفیل با ابعاد ۶۰ در ۶۰ میلیمتر و شیارهای استاندارد T-Slot، امکان مونتاژ سریع و بدون جوشکاری را برای مهندسان و طراحان فراهم میکند. خرید مستقیم از نمایندگی، تضمینکننده کیفیت، قیمت رقابتی و اصالت کالا خواهد بود. در این مقاله، با مشخصات فنی، آلیاژهای مناسب، وزن، کاربردها و نکات کلیدی برای خرید پروفیل آلومینیوم شیاردار 60×60 آشنا میشوید.
پروفیل آلومینیوم شیاردار 60×60 چیست و چه ویژگیهایی دارد؟

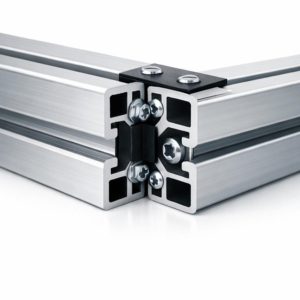

پروفیل آلومینیوم شیاردار 60×60 یک مقطع اکسترود شده با سطح مقطع مربع ۶۰×۶۰ میلیمتر است که روی بدنه آن شیارهایی به شکل T برای نصب پیچ، مهره و اتصالات صنعتی طراحی شده است. این پروفیل با ۸ شیار T شکل در چهار طرف، امکان اتصال قطعات جانبی را از هر جهت فراهم میکند. مهمترین ویژگی این پروفیل، عدم نیاز به جوشکاری برای اتصال سایر قطعات است؛ با استفاده از اتصالات و مهرههای مخصوص، میتوان به سادگی و سرعت بالایی سازههای مختلف را مونتاژ کرد.
این پروفیلها معمولاً از آلیاژ 6063 با عملیات حرارتی T5 یا T6 تولید میشوند که تعادل عالی بین استحکام، شکلپذیری و مقاومت به خوردگی دارند. پوشش آنادایز نقرهای یا مشکی با کیفیت بالا، علاوه بر محافظت در برابر خوردگی و زنگزدگی، زیبایی و جلوه خاصی به پروفیل میبخشد. فرآیند اکستروژن با دقت بالا، تلرانس ابعادی دقیق و سطحی صیقلی و یکنواخت ایجاد میکند. پروفیل 60×60 در طولهای استاندارد ۶ متر عرضه میشود و امکان برش به ابعاد سفارشی نیز وجود دارد.
تفاوت پروفیل 60×60 با سایر سایزها
پروفیل 60×60 در مقایسه با سایزهای کوچکتر مانند 30×30 یا 40×40، استحکام خمشی و پیچشی بسیار بالاتری دارد و برای سازههای سنگینتر و بارهای بیشتر مناسب است. این پروفیل در سری ۶۰ قرار میگیرد و با سایر پروفیلهای این سری (مانند 30×60 و 45×60) سازگاری کامل دارد. وزن بیشتر این پروفیل (حدود ۲.۵ تا ۴.۲ کیلوگرم بر متر) نشاندهنده استحکام بالای آن است و برای ساخت قابهای ماشینآلات صنعتی سنگین، پایههای رباتهای بزرگ و قابهای باربری ایدهآل است.
همچنین تعداد شیارها در پروفیل 60×60 (۸ شیار) بیشتر از سایزهای کوچکتر است که امکان نصب تجهیزات جانبی بیشتری را فراهم میکند. این ویژگی برای سیستمهای اتوماسیون پیچیده و خطوط تولید که نیاز به اتصال سنسورها، محرکها و محافظهای متعدد دارند، بسیار ارزشمند است.
آلیاژهای پرکاربرد پروفیل شیاردار 60×60
انتخاب آلیاژ مناسب یکی از مهمترین عوامل در خرید پروفیل آلومینیوم شیاردار 60×60 است. آلیاژ 6063 رایجترین و استانداردترین گزینه برای این پروفیل است که به دلیل هزینه مناسب، کیفیت سطح عالی و قابلیت آنادایز شدن، انتخاب اول بسیاری از تولیدکنندگان محسوب میشود. این آلیاژ دارای سختی بالا، خواص مکانیکی مناسب و حداقل پیچیدگی و تابیدگی در سطح مقطع و طول است. همچنین آلیاژ 6060 با استحکام مشابه و جوشپذیری بهتر، برای کاربردهای خاص مورد استفاده قرار میگیرد. جدول زیر مشخصات کلیدی این آلیاژها را مقایسه میکند.
جدول مقایسه آلیاژهای پرکاربرد پروفیل 60×60
| آلیاژ | استحکام کششی (MPa) | حد تسلیم (MPa) | مقاومت خوردگی | قابلیت آنادایز | مناسب برای |
|---|---|---|---|---|---|
| 6063-T5 | ۱۸۰-۲۴۰ | ۱۴۵-۲۰۰ | عالی | عالی | پروفیلهای صنعتی، ماشینسازی، اتوماسیون |
| 6060-T5 | ≥۱۹۵ | ≥۱۴۵ | عالی | عالی | سازههای صنعتی سنگین، قاب ماشینآلات |
| 6061-T6 | ۲۴۰-۲۹۰ | ۲۱۰-۲۴۰ | خوب | خوب | کاربردهای با استحکام بالا، بارهای ضربهای |
آلیاژ 6063-T5 به دلیل نسبت استحکام به وزن عالی، سطح آنادایز شده با کیفیت و قیمت مناسب، انتخاب اول بسیاری از تولیدکنندگان برای پروفیلهای سری ۶۰ است.
جدول مشخصات فنی و وزن پروفیل 60×60
وزن و مشخصات فنی پروفیل 60×60 بر اساس ضخامت دیواره و نوع آلیاژ متفاوت است. جدول زیر مشخصات فنی رایجترین مدلهای این پروفیل را نشان میدهد.
| ویژگی | مقدار | واحد |
|---|---|---|
| ابعاد مقطع | ۶۰ × ۶۰ | میلیمتر |
| نوع آلیاژ | 6063-T5 | – |
| نوع اسلات (شیار) | T-Slot | – |
| تعداد شیار | ۸ | عدد |
| عرض شیار | ۸ – ۱۰ | میلیمتر |
| وزن تقریبی هر متر (نوع سنگین) | ~۴.۲۰ | کیلوگرم |
| وزن تقریبی هر متر (نوع متوسط) | ~۲.۸۰ | کیلوگرم |
| گشتاور اینرسی (Ix=Iy) – نوع سنگین | ~۴۵ | cm⁴ |
| گشتاور اینرسی (Ix=Iy) – نوع متوسط | ~۳۲ | cm⁴ |
| مدول مقطع (Wx=Wy) – نوع سنگین | ~۱۵ | cm³ |
| پوشش سطح | آنادایز نقرهای / مشکی | – |
| طول استاندارد | ۶ | متر |
وزن دقیق پروفیل به ضخامت دیواره و نوع آلیاژ بستگی دارد. برای محاسبه وزن دقیق سفارش، حتماً با کارشناسان نمایندگی مشورت کنید.
پروفیل آلومینیوم شیاردار مهندسی سری 60
مشخصات فنی پروفیل شیاردار 60*60
کاربردهای پروفیل آلومینیوم شیاردار 60×60
پروفیل آلومینیوم شیاردار 60×60 به دلیل استحکام بالا و ابعاد مناسب، کاربردهای گستردهای در صنایع سنگین دارد:
- ساخت ماشینآلات صنعتی سنگین: قاب و اسکلت اصلی دستگاههای CNC بزرگ، لیزرهای صنعتی و رباتهای سنگین
- سیستمهای اتوماسیون و نقاله: پایههای رباتهای صنعتی، سازههای نوار نقاله و خطوط تولید اتوماتیک
- میزهای کار صنعتی و آزمایشگاهی: ساخت ایستگاههای کاری سنگین، میزهای مونتاژ و قفسهبندی صنعتی
- محفظههای ایمنی و گاردهای محافظ: ساخت محفظههای حفاظتی برای ماشینآلات سنگین و محیطهای صنعتی
- سازههای نمایشگاهی و غرفهسازی بزرگ: ساخت ویترینهای سنگین، قفسههای صنعتی و سازههای نمایشگاهی
سیستمهای اتوماسیون و ماشینسازی
در طراحی ماشینآلات اتوماتیک، پروفیل شیاردار 60×60 به عنوان اسکلت اصلی دستگاه عمل میکند. شیارهای T شکل در چهار طرف پروفیل، امکان نصب ریلهای خطی، سنسورها، محرکهای پنوماتیک و سایر تجهیزات جانبی را فراهم میکند. سیستم اتصالات B-type با این پروفیل کاملاً سازگار است و مونتاژ سریع و بدون جوشکاری را ممکن میسازد.
یکی از مزیتهای کلیدی استفاده از این پروفیل در ماشینسازی، قابلیت تنظیم و تغییر مجدد سازه پس از نصب اولیه است. برخلاف سازههای جوشکاری شده که پس از ساخت غیرقابل تغییر هستند، سازههای مبتنی بر پروفیل شیاردار 60×60 به راحتی قابل تغییر، توسعه و بهروزرسانی هستند. این ویژگی برای خطوط تولیدی که نیاز به تغییرات دورهای دارند، بسیار ارزشمند است و هزینههای بازطراحی را به شدت کاهش میدهد.
مزایای خرید از نمایندگی معتبر
خرید پروفیل آلومینیوم شیاردار 60×60 از نمایندگی رسمی، مزایای متعددی دارد. نمایندگیهای معتبر با ارتباط مستقیم با کارخانه، از آخرین تغییرات کیفیت و قیمت مطلع هستند و محصولات را با لیبل و گارانتی اصلی تحویل میدهند. همچنین امکان دریافت مشاوره فنی برای انتخاب بهترین آلیاژ و ابعاد بر اساس نیاز پروژه، از دیگر مزایای خرید از نمایندگی است.
نمایندگیهای رسمی معمولاً پروفیلها را با بستهبندی استاندارد (روکش محافظ و پالت) و برش به ابعاد سفارشی (با تلرانس ±۱ میلیمتر) تحویل میدهند. این کار ضایعات در خط تولید را کاهش میدهد و فرآیند نصب را تسریع میکند. همچنین نمایندگیها امکان تأمین قطعات جانبی مانند اتصالات، پیچهای مخصوص، نبشیها و پایههای تراز را نیز فراهم میکنند.
نکات مهم در خرید پروفیل 60×60
برای خرید پروفیل آلومینیوم شیاردار 60×60 با کیفیت و مناسب، به موارد زیر توجه کنید:
- گواهی آنالیز شیمیایی (MTC): از تأمینکننده بخواهید گواهی آنالیز و برگه تست مکانیکی را ارائه دهد.
- تلرانس ابعادی: پروفیل را بررسی کنید (معمولاً ±۰.۵ میلیمتر برای ابعاد اصلی).
- کیفیت سطح و پوشش آنادایز: یکنواختی و ضخامت پوشش (۱۰-۱۵ میکرون) را کنترل کنید.
- طول شاخهها: بر اساس نیاز پروژه سفارش دهید (۶ متر استاندارد، برش سفارشی امکانپذیر).
- مقایسه قیمت: با توجه به نوسانات قیمت آلومینیوم، قیمت روز را از چند تأمینکننده استعلام کنید.
مراحل سفارش و خرید از نمایندگی
فرآیند خرید پروفیل آلومینیوم شیاردار 60×60 از نمایندگی شامل مراحل زیر است:
- تماس با کارشناسان نمایندگی و اعلام مشخصات مورد نیاز (آلیاژ، طول، تعداد).
- دریافت مشاوره فنی برای انتخاب بهترین گزینه بر اساس کاربرد و بودجه.
- دریافت پیشفاکتور رسمی با قیمت روز و تخفیفهای مربوطه.
- بررسی گواهی آنالیز و برگه تست مکانیکی قبل از تأیید نهایی.
- ثبت سفارش، واریز وجه و دریافت کالا با بستهبندی استاندارد (روکش محافظ و تسمهکشی).
- بررسی کیفی پروفیلها هنگام تحویل (ابعاد، ضخامت، کیفیت سطح و پوشش).
کاتالوگ تخصصی پروفیل آلومینیوم شیاردار 60×60
در این بخش، کاتالوگ رسمی پروفیل آلومینیوم شیاردار 60×60 شامل جداول کامل ابعاد، نقشههای مقطع، آنالیز شیمیایی آلیاژها، گشتاورهای اینرسی و تلرانسهای استاندارد قرار دارد.
سوالات متداول (FAQ)
پروفیل آلومینیوم شیاردار 60×60 با چه آلیاژی تولید میشود؟
این پروفیل معمولاً با آلیاژ 6063-T5 تولید میشود که به دلیل نسبت استحکام به وزن عالی، سطح آنادایز با کیفیت و قیمت مناسب، انتخاب اول برای کاربردهای صنعتی سنگین است. در برخی موارد خاص، آلیاژهای 6060 و 6061 نیز قابل سفارش هستند.
وزن هر متر پروفیل 60×60 چقدر است؟
وزن هر متر پروفیل 60×60 بستگی به ضخامت دیواره و نوع آلیاژ دارد. برای نوع سنگین (ضخامت بیشتر)، وزن حدود ۴.۲۰ کیلوگرم بر متر و برای نوع متوسط، وزن حدود ۲.۸۰ کیلوگرم بر متر است. برای محاسبه دقیق وزن سفارش، حتماً با کارشناسان نمایندگی مشورت کنید.
کاربرد اصلی پروفیل 60×60 در چه صنایعی است؟
این پروفیل در صنایع سنگین مانند ماشینسازی، اتوماسیون صنعتی، رباتیک، ساخت قابهای ماشینآلات CNC، سیستمهای نقاله، محفظههای ایمنی و سازههای باربری کاربرد گستردهای دارد. استحکام بالای آن، آن را برای تحمل بارهای سنگین و محیطهای صنعتی سخت ایدهآل ساخته است.
آیا پروفیل 60×60 قابلیت جوشکاری دارد؟
بله، آلیاژهای سری 6000 (مانند 6063 و 6061) قابلیت جوشکاری خوبی دارند. با این حال، برای اکثر کاربردها، اتصال با استفاده از پیچ و اتصالات مخصوص (بدون جوشکاری) توصیه میشود تا انعطافپذیری سازه حفظ شود و امکان تغییر و توسعه مجدد فراهم باشد.
پروفیل آلومینیوم شیاردار 60×60 | جمعبندی
در این مقاله به طور جامع به پروفیل آلومینیوم شیاردار 60×60 پرداخته شد. شما با مشخصات فنی، ابعاد ۶۰ در ۶۰ میلیمتر، آلیاژهای پرکاربرد (6063-T5)، جدول مقایسه ویژگیها، وزن، گشتاور اینرسی، و کاربردهای گسترده این پروفیل در صنایع سنگین مانند ماشینسازی، رباتیک، اتوماسیون و ساخت قابهای صنعتی آشنا شدید. پروفیل شیاردار 60×60 با استحکام عالی، ۸ شیار T شکل و قابلیت اتصال آسان بدون جوشکاری، یکی از پرکاربردترین مقاطع آلومینیومی در صنعت مدرن است.
اگر به دنبال خرید پروفیل آلومینیوم شیاردار 60×60 با کیفیت بالا و قیمت رقابتی از نمایندگی معتبر هستید، همین حالا با کارشناسان فروش آلوم متال آراک تماس بگیرید. آنها بر اساس نوع کاربرد، شرایط محیطی و بودجه شما، بهترین آلیاژ و طول را پیشنهاد میدهند. برای سفارشهای بالای ۱۰۰ کیلوگرم، تخفیف ویژه و ارسال سریع به سراسر کشور در نظر گرفته شده است. فراموش نکنید که پیش از سفارش، حتماً برگه آنالیز و تست مکانیکی را درخواست کنید.
